CAPRIATA POLONCEAU

  Trave Reticolare Risolta - Diagrammi e Grafici Dinamici

1234567891011121314151617181920212223 -500 kg -250 kg -1000 kg -1000 kg -1000 kg -1000 kg -1000 kg -750 kg -500 kg -500 kg -500 kg -500 kg -500 kg Asta 9⇒2 Lunghezza = 156,3 cm Inclinazione = -53,13 ° Asta 10⇒3 Lunghezza = 312,5 cm Inclinazione = -53,13 ° Asta 11⇒4 Lunghezza = 468,8 cm Inclinazione = -53,13 ° Asta 12⇒20 Lunghezza = 312,5 cm Inclinazione = -53,13 ° Asta 13⇒21 Lunghezza = 156,3 cm Inclinazione = -53,13 ° Asta 22⇒15 Lunghezza = 156,3 cm Inclinazione = 53,13 ° Asta 23⇒16 Lunghezza = 312,5 cm Inclinazione = 53,13 ° Asta 5⇒17 Lunghezza = 468,8 cm Inclinazione = 53,13 ° Asta 6⇒18 Lunghezza = 312,5 cm Inclinazione = 53,13 ° Asta 7⇒19 Lunghezza = 156,3 cm Inclinazione = 53,13 ° Asta 10⇒2 Lunghezza = 260,4 cm Inclinazione = -106,3 ° Asta 3⇒11 Lunghezza = 375,6 cm Inclinazione = 93,18 ° Asta 11⇒20 Lunghezza = 375,6 cm Inclinazione = -19,44 ° Asta 12⇒21 Lunghezza = 260,4 cm Inclinazione = 0 ° Asta 22⇒16 Lunghezza = 260,4 cm Inclinazione = 0 ° Asta 23⇒17 Lunghezza = 375,6 cm Inclinazione = 19,44 ° Asta 6⇒17 Lunghezza = 375,6 cm Inclinazione = 86,82 ° Asta 7⇒18 Lunghezza = 260,4 cm Inclinazione = 106,3 ° Asta 4⇒20 Lunghezza = 260,4 cm Inclinazione = 73,74 ° Asta 20⇒21 Lunghezza = 260,4 cm Inclinazione = 73,74 ° Asta 21⇒14 Lunghezza = 260,4 cm Inclinazione = 73,74 ° Asta 14⇒22 Lunghezza = 260,4 cm Inclinazione = -73,74 ° Asta 22⇒23 Lunghezza = 260,4 cm Inclinazione = -73,74 ° Asta 23⇒5 Lunghezza = 260,4 cm Inclinazione = -73,74 ° Asta 1⇒9 Lunghezza = 208,3 cm Inclinazione = 36,87 ° Asta 9⇒10 Lunghezza = 208,3 cm Inclinazione = 36,87 ° Asta 10⇒11 Lunghezza = 208,3 cm Inclinazione = 36,87 ° Asta 11⇒12 Lunghezza = 208,3 cm Inclinazione = 36,87 ° Asta 12⇒13 Lunghezza = 208,3 cm Inclinazione = 36,87 ° Asta 13⇒14 Lunghezza = 208,3 cm Inclinazione = 36,87 ° Asta 14⇒15 Lunghezza = 208,3 cm Inclinazione = -36,87 ° Asta 15⇒16 Lunghezza = 208,3 cm Inclinazione = -36,87 ° Asta 16⇒17 Lunghezza = 208,3 cm Inclinazione = -36,87 ° Asta 17⇒18 Lunghezza = 208,3 cm Inclinazione = -36,87 ° Asta 18⇒19 Lunghezza = 208,3 cm Inclinazione = -36,87 ° Asta 19⇒8 Lunghezza = 208,3 cm Inclinazione = -36,87 ° Asta 1⇒2 Lunghezza = 260,4 cm Inclinazione = 0 ° Asta 2⇒3 Lunghezza = 260,4 cm Inclinazione = 0 ° Asta 3⇒4 Lunghezza = 260,4 cm Inclinazione = 0 ° Asta 4⇒5 Lunghezza = 437,5 cm Inclinazione = 0 ° Asta 5⇒6 Lunghezza = 260,4 cm Inclinazione = 0 ° Asta 6⇒7 Lunghezza = 260,4 cm Inclinazione = 0 ° Asta 7⇒8 Lunghezza = 260,4 cm Inclinazione = 0 ° Passa  il  mouse  sugli  elementiin questo riquadro per ottenereulteriori informazioni ?
MENU
(?)
Menu Principale:

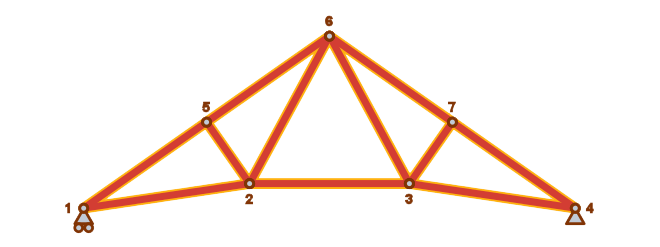

Scegli il tipo di Capriata

Menu Secondario:

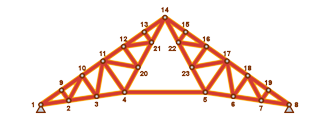

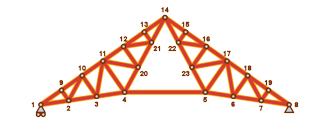

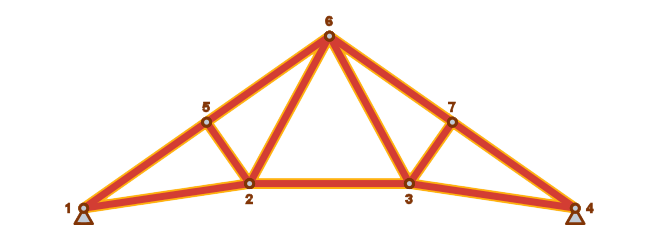

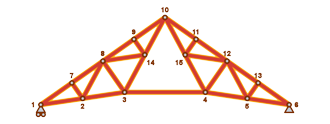

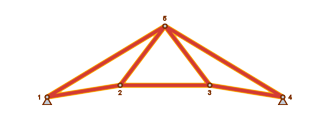

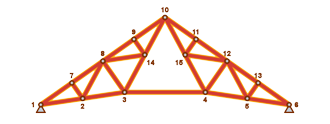

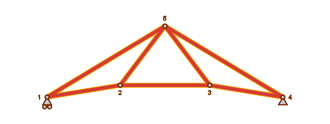

Definisci la Geometria, il numero di suddivisioni, e i Vincoli Esterni

Menu Input:
Definisci le Dimensioni, la Lunghezza, l'Altezza e le Azioni

Clikka sempre su "Aggiorna Grafici e Tabelle" per rendere effettive le modifiche
Materiale
E:
daN/cm2
Modulo di Elasticità E
Uguale per tutte le Aste

Questo valore influenzerà solamente la deformata della trave reticolare poichè la struttura è funicolare dei carichi

E' necessario premere "AGGIOIRNA GRAFICI e TABELLE" per rendere effettive le modifiche
Corrente Superiore
AS:
cm2
Area della sezione del Corrente Superiore As

Questo valore influenzerà solamente la deformata della trave reticolare poichè la struttura è funicolare dei carichi

E' necessario premere "AGGIOIRNA GRAFICI e TABELLE" per rendere effettive le modifiche
Corrente Inferiore
AI:
cm2
Area della sezione del Corrente Inferiore AI

Questo valore influenzerà solamente la deformata della trave reticolare poichè la struttura è funicolare dei carichi

E' necessario premere "AGGIOIRNA GRAFICI e TABELLE" per rendere effettive le modifiche
Montante
AM:
cm2
Area della sezione del Montante AM

Questo valore influenzerà solamente la deformata della trave reticolare poichè la struttura è funicolare dei carichi

E' necessario premere "AGGIOIRNA GRAFICI e TABELLE" per rendere effettive le modifiche
Diagonale
AD:
cm2
Area della sezione del Diagonale AD

Questo valore influenzerà solamente la deformata della trave reticolare poichè la struttura è funicolare dei carichi

E' necessario premere "AGGIOIRNA GRAFICI e TABELLE" per rendere effettive le modifiche
Diag. Principali
AP:
cm2
Area della sezione dei due Diagonale principali AP

Questo valore influenzerà solamente la deformata della trave reticolare poichè la struttura è funicolare dei carichi

E' necessario premere "AGGIOIRNA GRAFICI e TABELLE" per rendere effettive le modifiche
Lunghezza Capriata
L:
cm
Lunghezza Complessiva della Trave Reticolare: L

E' necessario premere "AGGIOIRNA GRAFICI e TABELLE" per rendere effettive le modifiche
Altezza Centrale
HC:
cm
Altezza Centrale della Trave Reticolare: HC

Questa dimensione coincide con l'altezza del montante centrale

E' necessario premere "AGGIOIRNA GRAFICI e TABELLE" per rendere effettive le modifiche
Monta iniziale
MC:
cm
Controfreccia della Trave Reticolare: (MC)

Questa dimensione coincide con la distanza che separa, il piano d'appoggio, dal corrente inferiore parallelo al piano d'appoggio.

E' necessario premere "AGGIOIRNA GRAFICI e TABELLE" per rendere effettive le modifiche
Diag. Principali
Δ:
781.25
cm
Lunghezza dei Diagonali Principale: (Δ);

In questa versione della capriata Polonceau, la struttura è composta attraverso l'accoppiamento di due capriate inglesi rovescite a correnti uguali.
Pertanto la distanza Δ fra i nodi (1-4) è pari alla distanza fra i nodi (4-14)

E' necessario premere "AGGIOIRNA GRAFICI e TABELLE" per rendere effettive le modifiche
C. Concentrati a Sx
PS:
daN
Carichi concentrati a sinistra (Ps)

Questi carichi sono applicati sui nodi del corrente superiore di sinistra.

Sui nodi di estremità (all'appoggio e sul colmo) è applicato Ps/2, in ragione di un'area di influenza minore: passando con il mouse sopra i vettori-forza puoi verificare i valori applicati

E' necessario premere "AGGIOIRNA GRAFICI e TABELLE" per rendere effettive le modifiche
C. Concentrati a Dx
PD:
daN
Carichi concentrati a destra (Pd)

Questi carichi sono applicati sui nodi del corrente superiore di destra.

Sui nodi di estremità (all'appoggio e sul colmo) è applicato Pd/2, in ragione di un'area di influenza minore: passando con il mouse sopra i vettori-forza puoi verificare i valori applicati

E' necessario premere "AGGIOIRNA GRAFICI e TABELLE" per rendere effettive le modifiche
1234567891011121314151617181920212223 Spostamento: Δ oriz.= -0.3621 cm Δ vert.= 0 cm Nel sistema globale Spostamento: Δ oriz.= -0.2967 cm Δ vert.= -0.5696 cm Nel sistema globale Spostamento: Δ oriz.= -0.2381 cm Δ vert.= -0.7652 cm Nel sistema globale Spostamento: Δ oriz.= -0.1864 cm Δ vert.= -0.8015 cm Nel sistema globale Spostamento: Δ oriz.= -0.1343 cm Δ vert.= -0.7239 cm Nel sistema globale Spostamento: Δ oriz.= -0.09301 cm Δ vert.= -0.6454 cm Nel sistema globale Spostamento: Δ oriz.= -0.04823 cm Δ vert.= -0.4582 cm Nel sistema globale Spostamento: Δ oriz.= 0 cm Δ vert.= 0 cm Nel sistema globale Spostamento: Δ oriz.= -0.1145 cm Δ vert.= -0.4392 cm Nel sistema globale Spostamento: Δ oriz.= -0.04197 cm Δ vert.= -0.6367 cm Nel sistema globale Spostamento: Δ oriz.= -0.02898 cm Δ vert.= -0.7393 cm Nel sistema globale Spostamento: Δ oriz.= -0.02235 cm Δ vert.= -0.825 cm Nel sistema globale Spostamento - Massimo: Δ oriz.= -0.06483 cm Δ vert.= -0.8444 cm Nel sistema globale Spostamento: Δ oriz.= -0.2196 cm Δ vert.= -0.7057 cm Nel sistema globale Spostamento: Δ oriz.= -0.3111 cm Δ vert.= -0.7679 cm Nel sistema globale Spostamento: Δ oriz.= -0.3215 cm Δ vert.= -0.718 cm Nel sistema globale Spostamento: Δ oriz.= -0.3012 cm Δ vert.= -0.6267 cm Nel sistema globale Spostamento: Δ oriz.= -0.2726 cm Δ vert.= -0.52 cm Nel sistema globale Spostamento: Δ oriz.= -0.2002 cm Δ vert.= -0.3473 cm Nel sistema globale Spostamento: Δ oriz.= -0.04294 cm Δ vert.= -0.8219 cm Nel sistema globale Spostamento: Δ oriz.= -0.01546 cm Δ vert.= -0.8012 cm Nel sistema globale Spostamento: Δ oriz.= -0.325 cm Δ vert.= -0.7544 cm Nel sistema globale Spostamento: Δ oriz.= -0.2649 cm Δ vert.= -0.7512 cm Nel sistema globale Passa  il  mouse  sugli  elementiin questo riquadro per ottenereulteriori informazioni ?
DEFORMATA
(?)
In questa tabella puoi trovare gli spostamenti lungo
la verticale e l'orizzontale di alcuni nodi della
Struttura, per conoscere i risultati anche degli altri
nodi passa con il mouse sulla figura accanto
Massimo Spostamento Verticale
Δvert. = -0.8444 cm


Sp. Verticale
Sp. Orizzont.
Nodo n°
1
0 cm
-0.3621 cm
Nodo n°
2
-0.5696 cm
-0.2967 cm
Nodo n°
3
-0.7652 cm
-0.2381 cm
Nodo n°
6
-0.6454 cm
-0.09301 cm
Nodo n°
7
-0.4582 cm
-0.04823 cm
Nodo n°
8
0 cm
0 cm
Nodo n°
9
-0.4392 cm
-0.1145 cm
Nodo n°
10
-0.6367 cm
-0.04197 cm
Nodo n°
13
-0.8444 cm
-0.06483 cm
Nodo n°
14
-0.7057 cm
-0.2196 cm
Nodo n°
15
-0.7679 cm
-0.3111 cm
Nodo n°
18
-0.52 cm
-0.2726 cm
Nodo n°
19
-0.3473 cm
-0.2002 cm
1234567891011121314151617181920212223 Sfozo Normale: N sd = -800,0 daN Valore costante sull'asta 9-2 Sfozo Normale: N sd = -1 200 daN Valore costante sull'asta 10-3 Sfozo Normale: N sd = -2 400 daN Valore costante sull'asta 11-4 Sfozo Normale: N sd = -1 200 daN Valore costante sull'asta 12-20 Sfozo Normale: N sd = -800,0 daN Valore costante sull'asta 13-21 Sfozo Normale: N sd = -400,0 daN Valore costante sull'asta 22-15 Sfozo Normale: N sd = -600,0 daN Valore costante sull'asta 23-16 Sfozo Normale: N sd = -1 200 daN Valore costante sull'asta 5-17 Sfozo Normale: N sd = -600,0 daN Valore costante sull'asta 6-18 Sfozo Normale: N sd = -400,0 daN Valore costante sull'asta 7-19 Sfozo Normale: N sd = 666,7 daN Valore costante sull'asta 10-2 Sfozo Normale: N sd = 961,5 daN Valore costante sull'asta 3-11 Sfozo Normale: N sd = 961,5 daN Valore costante sull'asta 11-20 Sfozo Normale: N sd = 666,7 daN Valore costante sull'asta 12-21 Sfozo Normale: N sd = 333,3 daN Valore costante sull'asta 22-16 Sfozo Normale: N sd = 480,7 daN Valore costante sull'asta 23-17 Sfozo Normale: N sd = 480,7 daN Valore costante sull'asta 6-17 Sfozo Normale: N sd = 333,3 daN Valore costante sull'asta 7-18 Sfozo Normale: N sd = 2 000 daN Valore costante sull'asta 4-20 Sfozo Normale: N sd = 2 667 daN Valore costante sull'asta 20-21 Sfozo Normale: N sd = 3 333 daN Valore costante sull'asta 21-14 Sfozo Normale: N sd = 1 667 daN Valore costante sull'asta 14-22 Sfozo Normale: N sd = 1 333 daN Valore costante sull'asta 22-23 Sfozo Normale: N sd = 1 000 daN Valore costante sull'asta 23-5 Sfozo Normale: N sd = -7 917 daN Minimo Valore Assoluto 1-9 Sfozo Normale: N sd = -7 317 daN Valore costante sull'asta 9-10 Sfozo Normale: N sd = -6 183 daN Valore costante sull'asta 10-11 Sfozo Normale: N sd = -5 583 daN Valore costante sull'asta 11-12 Sfozo Normale: N sd = -5 517 daN Valore costante sull'asta 12-13 Sfozo Normale: N sd = -4 917 daN Valore costante sull'asta 13-14 Sfozo Normale: N sd = -4 333 daN Valore costante sull'asta 14-15 Sfozo Normale: N sd = -4 633 daN Valore costante sull'asta 15-16 Sfozo Normale: N sd = -4 667 daN Valore costante sull'asta 16-17 Sfozo Normale: N sd = -4 967 daN Valore costante sull'asta 17-18 Sfozo Normale: N sd = -5 533 daN Valore costante sull'asta 18-19 Sfozo Normale: N sd = -5 833 daN Valore costante sull'asta 19-8 Sfozo Normale: N sd = 6 333 daN Valore costante sull'asta 1-2 Sfozo Normale: N sd = 5 667 daN Valore costante sull'asta 2-3 Sfozo Normale: N sd = 5 000 daN Valore costante sull'asta 3-4 Sfozo Normale: N sd = 3 000 daN Valore costante sull'asta 4-5 Sfozo Normale: N sd = 4 000 daN Valore costante sull'asta 5-6 Sfozo Normale: N sd = 4 333 daN Valore costante sull'asta 6-7 Sfozo Normale: N sd = 4 667 daN Valore costante sull'asta 7-8 Passa  il  mouse  sugli  elementiin questo riquadro per ottenereulteriori informazioni ?
SFORZO NORMALE
(?)
In questa tabella puoi trovare gli Sforzi Normali
massimi per ogni tipologia di asta presente nella
Struttura, per conoscere i risultati anche delle altre
aste passa con il mouse sulla figura accanto

Sforzi Negativi sono di Compressione

Sforzi Positivi sono di Trazione
Massimo Sforzo Normale
Nsd = -7 917 kN
Tipologia
Asta
Nsd
Montanti
11⇒4
-2 400 daN
Diag. Secondari
11⇒20
961,5 daN
Corr. Superiore
1⇒9
-7 917 daN
Corr. Inferiore
1⇒2
6 333 daN
Diag. Principali
21⇒14
3 333 daN
